一级交叉滚子轴承和两级交叉滚子轴承的详细介绍

　　在交叉滚子轴承中，在形成于内圈与外圈之间的矩形截面的圆环状轨道中，以中心轴线彼此正交的状态插入有滚子，多用于径向力及轴向力两者作用的轴承部分。
　　
　　可输出同心两轴的旋转、支承刚性较高的扁平的多级交叉滚子轴承。该多级交叉滚子轴承具有交叉滚子轴承和第二交叉滚子轴承，在交叉滚子轴承的内侧以同心状态配置第二交叉滚子轴承，交叉滚子轴承的内圈和第二交叉滚子轴承的外圈由单一的圆环状构件即中间圈形成。
　　
　　在该中间圈的圆形外周面上形成有交叉滚子轴承的内圈侧轨道槽，在该圆环状构件的圆形内周面上形成有第二交叉滚子轴承的外圈侧轨道槽。另外，将滚珠轴承同心状地多级排列的多级滚珠轴承。
　　

　　两级交叉滚子轴承:

　　

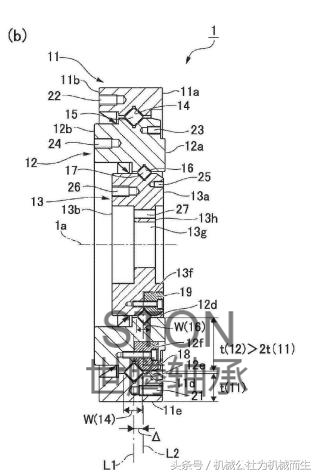

　　包括 ：外圈 11 ；在该外圈 11的内侧以同心状态配置的中间圈 12 ；以及在该中间圈 12 的内侧以同心状态配置的内圈 13。在外圈 11 与中间圈 12 之间形成有矩形截面的圆环状的外侧轨道 14，在该外侧轨道 14 中，以中心轴线彼此正交的状态且以能自由滚动的状态插入有多个外侧滚子 15。在中间圈 12 与内圈 13 之间也形成有矩形截面的圆环状的内侧轨道 16，在该内侧轨道 16 中，以中心轴线彼此正交的状态插入有多个内侧滚子 17。
　　
　　在中间圈 12 的一个圆环状端面 12a 上形成有用于将外侧滚子 15 插入到外侧轨道14 内的插入孔 12f，该插入孔 12f 被塞子 18 封闭。同样地，在内圈 13 的同一侧的圆环状端面 13a 上形成有用于将内侧滚子 17 插入到内侧轨道 16 内的插入孔 13f，该插入孔 13f 被塞子 19 封闭。
　　

　　在外圈 11 的两侧的圆环状端面 11a、11b 上，分别朝向圆周方向以一定的角度间隔形成有螺纹孔 21、22。这些螺纹孔 21、22 是在轴承中心轴线 1a 方向上延伸的、具有规定深度的螺纹孔。在中间圈 12 的两侧的圆环状端面 12a、12b 上，也分别朝向圆周方向以规定的角度间隔形成有多个螺纹孔 23、24。这些螺纹孔 23、24 也是在轴承中心轴线 1a 方向上延伸的、具有规定深度的螺纹孔。同样地，在内圈 13 的两侧的圆环状端面 13a、13b 上，也分别朝向圆周方向以规定的角度间隔形成有多个螺纹孔 25、26。此外，在内圈 13 上形成有中心通孔 13g，在以一定宽度从内圈 13的圆形内周面朝内侧突出的圆环状凸缘 13h上，在圆周方向上以规定的角度间隔形成有螺钉插入孔 27。使用这些螺纹孔 21 ～ 26、螺钉插入孔 27，能将其它构件连结固定于外圈 11、中间圈 12、内圈 13 的两侧的端面上。[0024] 此处，内侧滚子 17 的滚子尺寸比外侧滚子 15 的滚子尺寸小，外侧交叉滚子轴承的承载能力较大。此外，内侧滚子 17 的滚子中心 L2 相对于外侧滚子 15 的滚子中心 L1 位于在沿轴承中心轴线 1a 的方向上偏离的位置。 交叉滚子轴承一般是一级的，两级交叉滚子轴承不常见了为了有效地抑制中间圈 12 的预压变形且使两级交叉滚子轴承 1 形成得扁平，将偏离量 Δ 设定为外侧轨道 14 的轨道宽度 w(14) 的 1/2，且使滚子中心 L2 相对于滚子中心 L1 位于朝圆环状端面 11a ～ 13a 一侧偏离的位置。较为理想的是，将偏离量 Δ 设定为从内侧轨道 16 的轨道宽度 w(16) 的 1/2 到该轨道宽度 w(16) 与外侧轨道 14 的轨道宽度 w(14) 之和的 1/2 为止范围内的值。 w(16)/2 ＜ Δ ＜｛w(16)+w(14)｝/2

　　
　　此外，为了可靠地防止中间圈 12 的预压变形，将从该中间圈 12 的圆形内周面 12d到圆形外周面 12e 之间的半径方向上的厚度 t(12) 设定为从外圈 11 的圆形内周面 11d 到圆形外周面 11e 之间的半径方向上的厚度 t(11) 的两倍以上。
